4943 알루미늄 용접 와이어가 용접 후 강도 손실을 해결하는 방법

열처리 가능한 알루미늄 합금을 다루는 엔지니어들은 이 문제를 잘 알고 있습니다. 기본 재료는 특정 인장 강도 등급으로 도착합니다. 제작이 진행됩니다. 용접 부분이 깨끗해 보입니다. 그러나 용접 후 테스트 또는 서비스 성능에 따르면 접합 부위와 그 주변의 열 영향을 받는 부위가 구조의 나머지 부분보다 훨씬 약한 것으로 나타났습니다. 하중 지지 응용 분야의 경우 정격 재료 강도와 실제 접합 성능 사이의 격차로 인해 과도한 엔지니어링 비용이 발생하거나 실제 구조적 위험이 발생합니다. 4943 알루미늄 용접 와이어는 이러한 격차를 해결하기 위해 특별히 개발되었습니다. 즉, 기존 제품에 비해 조인트의 용접 후 기계적 성능을 향상시키는 동시에 실리콘 함유 필러를 생산 용접 환경에서 실용적으로 사용할 수 있도록 하는 가공 동작을 유지하는 필러 금속입니다.

알루미늄이 용접 후 강도를 잃는 이유

용접 후 연화의 금속학적 메커니즘

ER4943의 기능을 확인하려면 용접 영역에서 알루미늄이 약해지는 이유를 살펴보는 것이 도움이 됩니다. 대답은 열처리 가능한 알루미늄 합금이 어떻게 강화되는지에 있습니다.

6061, 6082, 6063과 같은 합금은 석출 경화 공정을 통해 기계적 특성을 얻습니다. 열처리 중에 강화상의 미세 입자(일반적으로 마그네슘-실리사이드 화합물)가 알루미늄 매트릭스 내에 침전되어 실제로 원자 규모에서 강도를 생성하는 전위 이동을 방해합니다.

용접 열이 가해지면 주변 금속에 두 가지 일이 발생합니다.

• 용접 풀 자체에서 - 금속이 녹고 다시 굳어지며, 그것이 형성하는 구조는 용가재의 화학적 성질에 따라 달라집니다.
• 열 영향부(HAZ) - 금속은 녹지 않지만 강화 침전물을 다시 매트릭스로 용해시키거나 거칠게 만들 만큼 높은 온도에 도달합니다.

HAZ의 조대화 및 용해가 핵심 문제입니다. 6061-T6에 정격 특성을 부여하는 강화 입자는 용접 열에 의해 파괴되며 단순히 실온으로 돌아가는 것만으로는 재형성되지 않습니다. 그 결과 용접 비드의 각 측면에 있는 연화된 밴드가 모재와 잘 지정된 용접의 경우 용접 금속 자체보다 지속적으로 약해집니다.

이는 용접 공정상의 품질 불량이 아닙니다. 이는 열주기에 대한 열처리 가능한 합금의 기본적인 야금학적 반응입니다. 문제는 이를 어떻게 관리할 것인가이며, 이것이 바로 필러 금속 선택이 계산에 포함되는 부분입니다.

ER4943이 ER4043과 다른 점은 무엇입니까?

더 나은 성능을 이끌어내는 구성 변경

ER4043은 수십 년 동안 일반 알루미늄 용접의 표준 Al-Si 필러였습니다. 우수한 유동성, 낮은 균열 민감도, 일반적인 알루미늄 합금과의 폭넓은 호환성 등 잘 작동합니다. 그 한계는 증착된 실리콘이 지배적인 용접 금속이 높은 용접 후 인장 강도나 항복 강도를 생성하지 못한다는 것입니다. 접합 강도가 설계 변수인 구조적 응용 분야의 경우 이는 실제 제약 조건입니다.

ER4943은 ER4043의 직접적인 진화로 개발되었습니다. 실리콘 함량 기준은 유사하며, 기존 합금을 널리 채택하게 만든 균열 저항성과 흐름 특성을 유지합니다. 변경된 점은 충전재 구성에 제어된 마그네슘 수준을 추가한 것입니다.

알루미늄 용가재의 마그네슘은 용착된 용접 금속의 고용 강화제 역할을 합니다. 유동성과 균열 저항성에 기여하지만 용접 후 강도에는 크게 영향을 미치지 않는 순수 실리콘과 달리 마그네슘은 재응고된 용접 영역의 인장 강도와 항복 강도를 높입니다. 가공성을 위한 실리콘, 강도를 위한 마그네슘의 조합은 결합 기계적 성능이 중요한 응용 분야에서 ER4043에 대한 더 강력한 성능의 대안으로 ER4943을 자리매김하게 합니다.

실제적인 의미: ER4943을 사용하여 6061-T6 모재에 용접하면 ER4043으로 만든 동등한 조인트보다 용접 용착이 더 강해집니다. HAZ 연화는 여전히 발생합니다. 필러 금속이 이를 방지하지 못합니다. 하지만 용접 금속 자체는 이제 더 강해지고 어떤 경우에는 용접 후 열처리를 통해 접합부를 다시 강화할 수 있는데, 이는 ER4943이 ER4043보다 더 잘 지원됩니다.

용접 후 열처리: ER4943의 장점

일부 애플리케이션이 잃어버린 힘을 회복할 수 있는 이유

용접 후 열처리가 가능한 프로젝트의 경우(모두는 아니지만) ER4943은 ER4043이 제공하지 못하는 이점을 제공합니다. ER4943의 마그네슘 함량은 용접 용착물이 접합부의 의미 있는 강도 회복을 생성하는 방식으로 인공 시효(T5 또는 T6 열처리 주기)에 반응하도록 합니다.

용접된 조립품이 용접 후 인공 시효를 겪게 되면 열주기로 인해 용접 중에 파손된 HAZ 재료에 석출 경화가 발생하게 됩니다. 동시에 ER4943 용접 용착물의 마그네슘은 용접 금속 자체 내 석출 반응에 참여하여 두 영역을 모두 강화합니다.

이 반응은 무제한이 아닙니다. HAZ는 모든 경우에 원래 기본 재료의 전체 강도로 복구되지 않습니다. 그러나 개선은 측정 가능하고 설계와 관련됩니다. 6061 또는 6082로 제작하고 어셈블리 용접 후 에이징 기능을 갖춘 제작자의 경우 ER4043 대신 ER4943을 지정하면 이전 필러가 지원하지 않는 복구 경로가 가능해집니다.

이 접근 방식이 실용적인 애플리케이션:

• 용접 후 오븐 처리가 논리적으로 가능한 알루미늄 구조 프레임
• 완전한 단위로 노화될 수 있는 중소형 어셈블리
• 가열이 포함된 공정을 통해 이후에 분말 코팅되거나 도장되는 부품 - 코팅 경화 온도는 노화 주기와 일치하도록 설계될 수 있습니다.

ER4943과 일반적인 대안 비교

다양한 알루미늄 필러는 다양한 문제에 적합하며, 습관이나 가용성만 고려하기보다는 응용 분야에서 실제로 요구하는 사항에 따라 선택해야 합니다.

ER5356은 이러한 맥락에서 특별히 주목할 가치가 있습니다. 이 강도는 용접된 상태에서 ER4043보다 높으며 접합 강도가 중요할 때 많은 제작자가 이 제품을 선택합니다. 단점은 균열 민감도입니다. ER5356은 특정 기본 합금의 고온 균열에 더 취약하며, 용접 후 열처리가 계획된 열처리 가능한 합금에는 사용해서는 안 됩니다. 마그네슘 함량이 노화 주기에 문제를 일으킬 수 있기 때문입니다. ER4943은 이러한 제한 사항을 따르지 않습니다. 이는 6000 시리즈 합금의 구조적 응용 분야에 대한 수용이 증가하고 있는 이유 중 하나입니다.

열 영향 구역이 종종 중요한 설계 요소인 이유

구조 엔지니어가 공동 효율성에 대해 생각하는 방법

용접 접합 강도와 모재 강도의 비율인 접합 효율은 모재의 정격 성능이 실제로 용접 구조에 얼마나 사용될 수 있는지를 결정하는 설계 매개변수입니다. 6061-T6의 경우 HAZ 연화는 어떤 용가재를 사용하든 용접 접합 효율이 모재 등급보다 훨씬 낮을 만큼 충분히 중요합니다.

이것은 알루미늄을 버리는 이유가 아닙니다. HAZ 연화를 염두에 두고 설계하는 이유입니다. 용접된 알루미늄으로 작업하는 구조 엔지니어는 이러한 감소를 설명하는 접합 효율 계수를 사용하고 이에 따라 부재 크기와 용접 배치를 조정합니다.

ER4943이 미적분학을 변경하는 곳은 HAZ뿐만 아니라 용접 금속 자체가 하중 경로인 응용 분야입니다. 전단 하중을 받는 필렛 용접이나 인장력이 있는 완전 관통 맞대기 용접에서 용착된 용접 금속의 강도는 조인트가 전달하는 하중의 양에 직접적인 영향을 미칩니다. ER4943의 더 강한 용접 용착물은 양쪽의 HAZ 연화를 피할 수 없는 경우에도 이러한 구성에서 조인트의 용량을 높입니다.

현재 낮은 용접 금속 강도를 보상하기 위해 접합 치수를 과도하게 늘리고 있는 제작사의 경우(추가 용접 패스 추가, 다리 크기 증가 또는 강화 플레이트 추가) 더 강한 필러 금속으로 전환하는 것은 필요한 접합 용량을 달성하기 위한 대안 경로로 평가할 가치가 있습니다.

강도 손실이 문서화된 생산 문제인 응용 분야

ER4943에 대한 관심을 불러일으키는 실제 상황

더 강한 알루미늄 필러 금속에 대한 관심은 이론적인 것이 아닙니다. 이는 용접 후 강도가 지속적인 엔지니어링 및 품질 문제가 되는 산업에 직접적으로 적용됩니다.

자동차 및 경상용차 구조 — 알루미늄 소재의 차체 구성품, 서브프레임, 크로스 멤버, 서스펜션 링크에는 충돌 에너지 관리에 기여하는 용접 접합이 점점 더 많이 필요합니다. 더 강한 용접 금속을 생성하는 필러는 충격 발생 시 접합 실패 모드의 위험을 줄입니다.

신에너지 자동차 배터리 인클로저 및 트레이 — 전기 자동차의 배터리 팩 주변 구조 프레임은 일반적으로 알루미늄이며, 해당 프레임의 용접 조인트는 구조적 하중을 모두 전달하고 충돌 시 배터리를 보호하는 역할을 합니다. 용접 용착 강도가 높을수록 안전이 중요한 시나리오에서 접합부가 얼마나 잘 작동하는지 직접적인 영향을 미칩니다.

알루미늄 트레일러 및 운송 장비 — 트레일러 프레임, 평판 데크 및 컨테이너 바닥 시스템은 반복적으로 로드 및 언로드되어 용접 접합 강도와 피로 저항이 지속적인 문제가 되는 피로 조건을 생성합니다. 이 부문의 제작업체는 용접 조인트의 피로 수명 개선이 상업적으로 중요하기 때문에 ER4943을 조기에 채택했습니다.

산업용 플랫폼 및 통로 구조 — 화학, 석유, 가스 및 일반 산업 환경의 용접 알루미늄 플랫폼은 인력, 장비 및 자재 취급 시 점하중을 전달합니다. 이러한 응용 분야의 공동 효율성 요구 사항은 엔지니어가 구조적 안전 마진을 유지하면서 과잉 설계를 줄이는 솔루션을 추구하는 경우가 많습니다.

스포츠 장비 및 레크리에이션 구조물 — 알루미늄으로 인한 중량 절감이 중요하고 제품 안전에 영향을 주지 않으면서 조인트 성능이 저하될 수 없는 자전거 프레임, 비계 및 휴대용 구조 시스템.

ER4943은 생산 과정에서 다르게 처리됩니까?

제작자가 전환할 때 실제로 경험하는 것

용접 후 강도를 향상시키지만 안정적으로 사용하려면 상당한 공정 변경이 필요한 용가재는 다른 종류의 문제를 야기합니다. ER4943의 채택은 부분적으로 그러한 부담을 부과하지 않는다는 사실에 의해 주도되었습니다.

MIG 및 TIG 애플리케이션의 프로세스 동작:

• 아크 안정성 및 용접 풀 동작은 ER4043과 유사합니다. 기존 합금에 익숙한 작업자는 일반적으로 일관된 결과를 생성하기 위해 연장된 재인증이나 교육이 필요하지 않습니다.
• MIG 애플리케이션의 와이어 공급 특성은 유사합니다. 일반적으로 라이너 선택이나 드라이브 롤 장력을 크게 변경할 필요가 없습니다.
• 용접 전 준비 요건은 동일합니다. 모든 알루미늄 용가재와 마찬가지로 다공성이 없는 결과를 얻으려면 철저한 산화물 제거 및 탈지가 필수적입니다.
• 차폐 가스 선택은 표준 알루미늄 용접 관행(MIG의 경우 아르곤 또는 아르곤-헬륨 혼합, TIG의 경우 순수 아르곤)을 따릅니다.

공정 인증 중 신중하게 주의를 기울일 가치가 있는 한 가지 영역은 개선된 용접 후 강도 특성이 생산 조건에서 일관되게 달성되고 있음을 확인하는 것입니다. 이는 완성된 용접 외관에서는 강도 개선이 눈에 띄지 않기 때문에 육안 검사뿐만 아니라 초기 인증 중에 생산 샘플 조인트에 대해 파괴 테스트를 실행하는 것을 의미합니다.

업그레이드 결정은 간단합니까?

ER4943이 특정 프로젝트에 적합한지 평가

모든 알루미늄 용접 응용 분야가 ER4943으로 전환하면 이점을 얻을 수 있는 것은 아닙니다. 업그레이드는 다음과 같은 경우에 간단하게 정당화됩니다.

• 필러의 구성이 잘 작동하는 6000 시리즈 열처리 가능한 합금에 적용됩니다.
• 용접 후 접합 강도는 설계 제약 또는 반복되는 품질 문제입니다.
• 용접 후 열처리가 계획되어 있거나 실행 가능하며 노화 반응을 지원하는 필러의 이점을 누릴 수 있습니다.
• 접합 효율성으로 인해 구조 설계가 제한되고 용접 용착물이 강해지면 현재 구축 중인 과잉 설계가 줄어들 것입니다.

다음과 같은 경우 업그레이드가 덜 설득력이 있습니다.

• ER5356 또는 ER5183이 적절한 필러 제품군인 5000 시리즈 비열처리 합금에 적용됩니다.
• 용접 후 강도는 설계 동인이 아닙니다. 조인트는 ER4043에 적합하며 성능 문제는 확인되지 않았습니다.
• 이 프로젝트에는 균열 민감도와 유동 거동이 지배적인 변수인 얇은 재료가 포함됩니다.

현재 6000 시리즈 구조 작업에 ER4043을 사용하고 있는 제작자의 경우, 동일한 매개변수에서 ER4043 및 ER4943을 사용하여 동일한 기계적 특성 표준에 따라 테스트된 샘플 접합부와 같은 비교 자격 테스트를 실행하면 게시된 데이터에만 의존하기보다는 업그레이드 결정에 대한 구체적인 증거를 얻을 수 있습니다.

생산 용접을 위한 ER4943 소싱

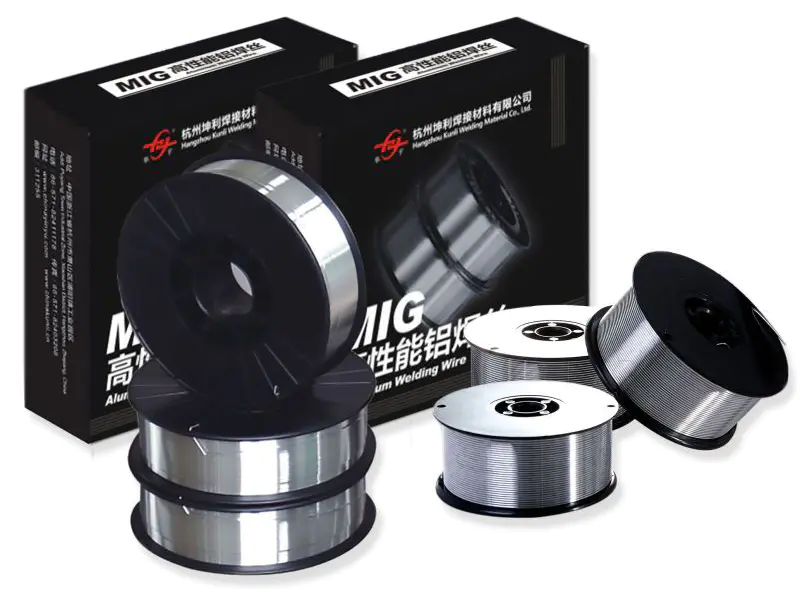

생산 시 ER4943의 성능은 배치별로 일관되게 합금 사양을 충족하는 재료를 수용하는 데 달려 있습니다. 합금 조성 변화, 와이어 표면 품질 및 스풀 포장은 모두 공정에서 필러의 작용 방식과 결과적인 용접 특성의 모양에 영향을 미칩니다. Hangzhou Kunli Welding Materials Co., Ltd.는 산업, 구조 및 정밀 용접 응용 분야에 사용되는 ER4943을 포함한 알루미늄 용접 와이어 제품을 제조합니다. 그들의 생산 관리는 합금 구성 일관성과 와이어 표면 청결도를 목표로 합니다. 이는 ER4943의 기계적 특성 개선이 제어된 테스트 조건뿐만 아니라 생산에서도 안정적으로 달성되는지 여부를 결정하는 요소입니다. 구조 제작 프로젝트, 신제품 인증 또는 지속적인 생산 공급을 위해 판매할 알루미늄 용접 와이어를 평가하는 경우 와이어 사양, 포장 형식 및 응용 요구 사항에 대해 논의하는 것은 귀하가 받는 재료가 사양에 따라 작동하는지 확인하기 위한 실질적인 단계입니다.
